屬性劃分：
交流接觸器 >> 船用型接觸器

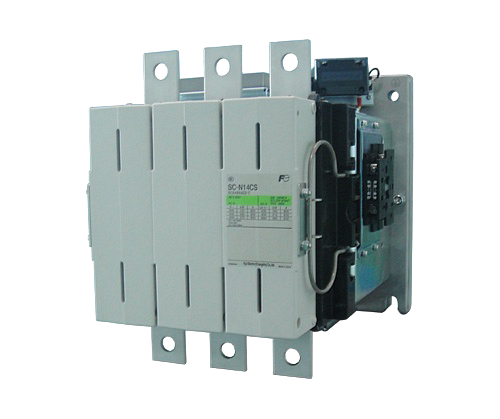

| SC-N14CS | ||||||
| 主回路特性 | ||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 600 | |||
| 380/400V | 600 | |||||
| 660/690V | 600 | |||||
| AC-1 | ≤400V | 660 | ||||
| 約定發熱電流Ith(A) | 660 | |||||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 180 | |||
| 380/400V | 315 | |||||
| 660/690V | 480 | |||||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 1000 | |||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | |||||
| 機械壽命(萬次)AC-3 380/400V | 250 | |||||
| 電氣壽命(萬次)AC-3 380/400V | 25 | |||||
| 操作頻率 (AC-3)(次/小時) | 1200 | |||||
| 飛弧距離 (mm) | 50 | |||||
| 防護等級 | IP0X | |||||
| 耐振動 | 10～55Hz 15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-N14CS | ||||||
| 控制線圈特性 | ||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | ||||
| 釋放 | 0.2～0.75Us | |||||
| 電磁鐵容量(VA) | 吸合 | 460 | ||||
| 釋放 | 11 | |||||
| 功耗(W) | 7.8 | |||||
| 動作時間 | 線圈ON～主觸頭ON | 69～75 | ||||
| 線圈OFF～主觸頭OFF | 56～62 | |||||
| SC-N14CS | ||||||
| 接線能力 | ||||||
| 主回路 | ||||||
| 多股線、多股軟線（使用壓接端子） | mm2 | 50～300 | ||||
| 壓接端子的最大寬度 | mm | 51 | ||||
| 端子螺釘尺寸 | M16 | |||||
| 緊固扭矩 | N·m | 75～100 | ||||
| 控制回路、輔助回路 | 線圈端子 | 輔助端子 | ||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | 0.75～1 | |||
| 2根 | mm2 | 1.5～2.5 | 1～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.9 | 9.9 | |||
| 端子螺釘尺寸 | M3.5 | M4 | ||||
| 緊固扭矩 | N·m | 0.8～1 | 1.2～1.5 | |||
