屬性劃分：
交流接觸器 >> 船用型接觸器

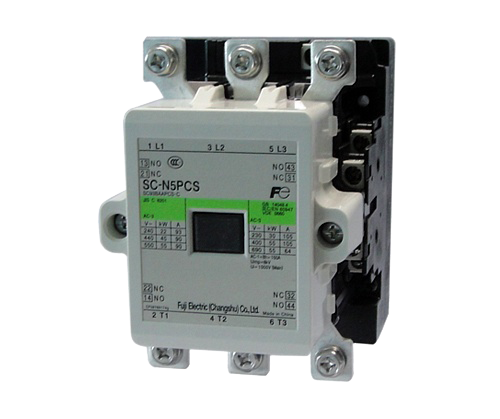

| SC-N5PCS | |||||||
| 主回路特性 | |||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 105 | ||||
| 380/400V | 105 | ||||||
| 660/690V | 64 | ||||||
| AC-1 | ≤400V | 150 | |||||
| 約定發(fā)熱電流Ith(A) | 150 | ||||||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 30 | ||||
| 380/400V | 55 | ||||||
| 660/690V | 55 | ||||||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||||
| 額定絕緣電壓Ui(V) | 1000 | ||||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | ||||||
| 機械壽命(萬次)AC-3 380/400V | 1000 | ||||||
| 電氣壽命(萬次)AC-3 380/400V | 100 | ||||||
| 操作頻率 (AC-3)(次/小時) | 1200 | ||||||
| 飛弧距離 (mm) | 2 | ||||||
| 防護等級 | IP2X | ||||||
| 耐振動 | 10～55Hz 15m/s2 | ||||||
| 耐沖擊 | 50m/s2 | ||||||
| SC-N5PCS | |||||||
| 控制線圈特性 | |||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||||
| 釋放 | 0.2～0.75Us | ||||||
| 電磁鐵容量(VA) | 吸合 | 90 | |||||
| 釋放 | 4.4 | ||||||
| 功耗(W) | 3.4 | ||||||
| 動作時間(ms) | 線圈ON～主觸頭ON | 39～45 | |||||
| 線圈OFF～主觸頭OFF | 27～33 | ||||||
| SC-N5PCS | |||||||
| 接線能力 | |||||||
| 主回路 | |||||||
| 板式結(jié)構(gòu) （壓接端子連接） | 多股線、多股軟線 | mm2 | 1.5～50 | ||||
| 壓接端子的最大寬度 | mm | 22.3 | |||||
| 端子螺釘尺寸 | M6 | ||||||
| 緊固扭矩 | N·m | 4～5 | |||||
| 控制回路、輔助回路 | |||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | ||||
| 2根 | mm2 | 0.75～1.5 | |||||
| 2根 | mm2 | 1.5～2.5 | |||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |||||
| 壓接端子最大寬度 | mm | 7.7 | |||||
| 端子螺釘尺寸 | M3.5 | ||||||
| 緊固扭矩 | N·m | 0.8～1 | |||||
