屬性劃分:
交流接觸器 >> 經(jīng)濟型 >> 交流操作型
![]() | ![]() | ![]() | ||

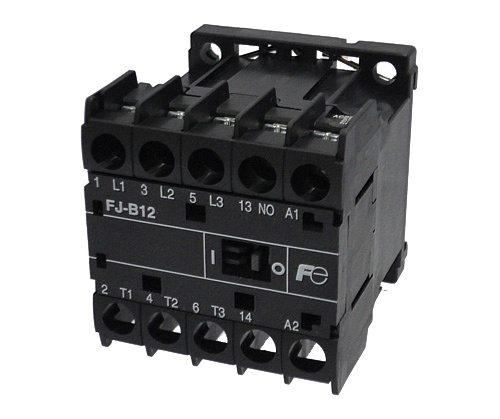

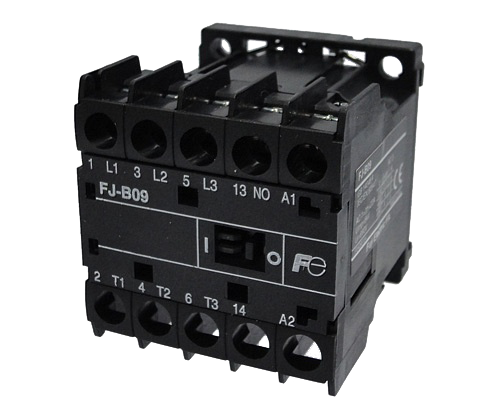

| FJ-B06 | FJ-B09 | FJ-B12 |
| FJ-B06 | FJ-B09 | FJ-B12 | |||
| 主回路特性 | |||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 6 | 9 | 12 |
| 380/400V | 6 | 9 | 12 | ||
| 660/690V | 3 | 5 | 6 | ||
| AC-1 | ≤400V | 20 | 20 | 20 | |
| 約定發(fā)熱電流Ith(A) | 20 | 20 | 20 | ||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 1.5 | 2.2 | 3 |
| 380/400V | 2.2 | 4 | 5.5 | ||
| 660/690V | 2.7 | 4 | 5.5 | ||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||
| 額定絕緣電壓Ui(V) | 690 | ||||
| 額定沖擊耐受電壓Uimp(V) | 6000 | ||||
| 電氣壽命(萬次)AC-3380/400V | 80 | 80 | 80 | ||
| 操作頻率(AC-3)(次/小時) | 1200 | 1200 | 1200 | ||
| 飛弧距離(mm) | 2 | ||||
| 防護等級 | IP2X | ||||
| 耐振動 | 10~55Hz15m/s2 | ||||
| 耐沖擊 | 50m/s2 | ||||
| FJ-B06 | FJ-B09 | FJ-B12 | |||
| 控制線圈特性 | |||||
| 動作電壓范圍 | 吸合 | 0.85~1.1Us | |||
| 釋放 | 0.2~0.75Us | ||||
| 電磁鐵容量(VA) | 吸合 | 22 | |||
| 釋放 | 4.5 | ||||
| 功耗(W) | 1.5 | ||||
| 動作時間(ms) | 線圈ON~主觸頭ON | 9~20 | |||
| 線圈OFF~主觸頭OFF | 5~15 | ||||
| FJ-B06 | FJ-B09 | FJ-B12 | |||
| 接線能力 | |||||
| 主回路 | |||||
| 單芯線、多股線(直接連接) | 1根 | mm2 | 0.75~2.5 | ||
| 2根 | mm2 | 0.75~1.5 | |||
| 2根 | mm2 | 1.5~2.5 | |||
| 多股軟線(帶有套管)(直接連接) | 1根 | mm2 | 0.75~2.5 | ||
| 2根 | mm2 | 0.75~1.5 | |||
| 2根 | mm2 | 1.5~2.5 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8~1 | |||
| 控制回路、輔助回路 | |||||
| 單芯線、多股線(直接連接) | 1根 | mm2 | 0.75~2.5 | ||
| 2根 | mm2 | 0.75~1.5 | |||
| 2根 | mm2 | 1.5~2.5 | |||
| 多股線、多股軟線(壓接端子連接) | mm2 | 0.75~2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8~1 | |||
