屬性劃分：

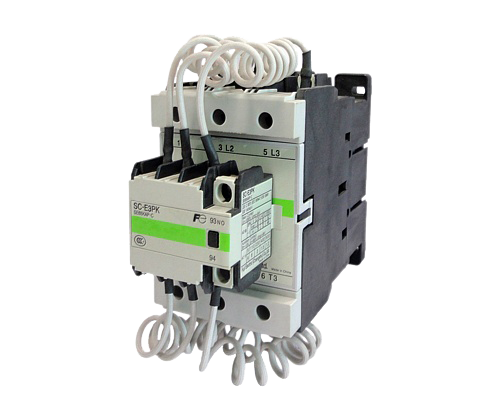

交流接觸器 >> 電容回路切換接觸器
| SC-E05PK | SC-E2SPK | SC-E3PK | ||||
| 主回路特性 | ||||||
| 額定使用電流Ie(A) | AC-6b | 220/230V | 32 | 52 | 79 | |
| 380/400V | 29 | 48 | 72 | |||
| 660/690V | 20 | 32 | 46 | |||
| 適用容量 | AC-6b | 220/230V | 12.5 | 20 | 30 | |
| 380/400V | 20 | 33.3 | 50 | |||
| 660/690V | 23 | 36 | 52 | |||
| 額定作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 690 | 1000 | 1000 | |||
| 額定沖擊耐受電壓Uimp(V) | 6000 | 8000 | 8000 | |||
| 機械壽命(萬次)AC-6b380/400V | 100 | 100 | 100 | |||
| 電氣壽命(萬次)AC-6b380/400V | 10 | 10 | 10 | |||
| 操作頻率(AC-6b)(次/小時) | 150 | 150 | 150 | |||
| 飛弧距離 | 2 | |||||
| 防護等級 | IP2X | |||||
| 耐振動 | 10～55Hz15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-E05PK | SC-E2SPK | SC-E3PK | ||||
| 控制線圈特性 | ||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | ||||
| 釋放 | 0.2～0.75Us | |||||
| 電磁鐵容量(VA) | 吸合 | 90 | 120 | 180 | ||
| 釋放 | 9 | 12.7 | 13.3 | |||
| 功耗(W) | 2.7 | 3.6 | 4.5 | |||
| SC-E05PK | SC-E2SPK | SC-E3PK | ||||
| 接線能力 | ||||||
| 主回路 | ||||||
| 板式結構（壓接端子連接） | 多股線、多股軟線 | mm2 | 0.75～10 | 0.75～25 | 1～35 | |
| 壓接端子的最大寬度 | mm | 9.7 | 12.4 | 16.7 | ||
| 端子螺釘尺寸 | M4 | M5 | M6 | |||
| 緊固扭矩 | N·m | 1.2～1.5 | 2～2.5 | 4～5 | ||
| 控制回路、輔助回路 | ||||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線/多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||||
| 壓接端子最大寬度 | mm | 7.7 | ||||
| 端子螺釘尺寸 | M3.5 | |||||
| 緊固扭矩 | N·m | 0.8～1 | ||||
| SC-E05PK | SC-E2SPK | SC-E3PK | ||||
| 可選用附件 | ||||||
| 輔助觸頭單元 | 側裝 | SZ-AS1 | 觸頭布置：1NO1NC | 最大安裝數：1 | ||
| 熱過載繼電器 | 電動機保護用 | |||||
| TK-E02 | TK-N2P | TK-N3P | ||||
