屬性劃分：

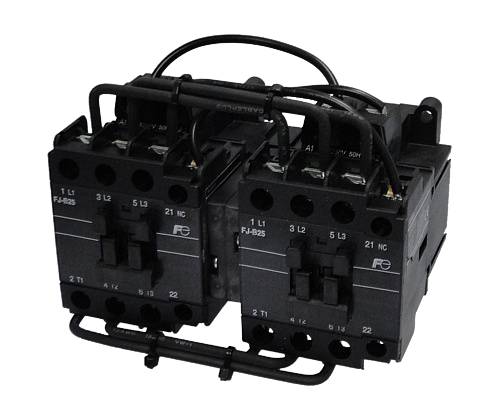

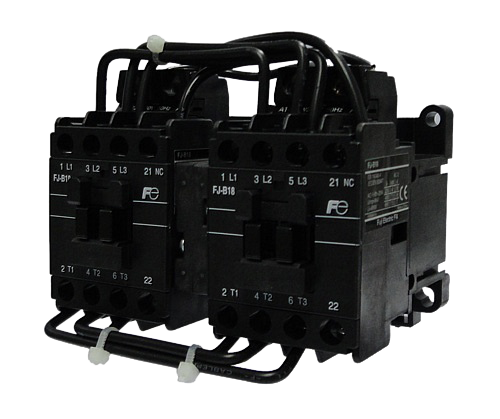

交流接觸器 >> 可逆型接觸器
 |  | |
| FJ-B18RM | FJ-B25RM,FJ-B32RM |
| FJ-B18RM | FJ-B25RM | FJ-B32RM | |||
| 主回路特性 | |||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 18 | 25 | 32 |
| 380/400V | 18 | 25 | 32 | ||
| 660/690V | 7 | 9 | 10 | ||
| AC-1 | ≤400V | 25 | 32 | 40 | |
| 約定發熱電流Ith(A) | 25 | 32 | 40 | ||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 4 | 5.5 | 7.5 |
| 380/400V | 7.5 | 11 | 15 | ||
| 660/690V | 7.5 | 7.5 | 7.5 | ||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||
| 額定絕緣電壓Ui(V) | 690 | ||||
| 額定沖擊耐受電壓Uimp(V) | 6000 | ||||
| 電氣壽命(萬次)AC-3 380/400V | 70 | 70 | 70 | ||
| 操作頻率 (AC-3)(次/小時) | 1200 | 1200 | 1200 | ||
| 飛弧距離 (mm) | 2 | ||||
| 防護等級 | IP2X | ||||
| 耐振動 | 10～55Hz 15m/s2 | ||||
| 耐沖擊 | 50m/s2 | ||||
| FJ-B18RM | FJ-B25RM | FJ-B32RM | |||
| 控制線圈特性 | |||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||
| 釋放 | 0.2～0.75Us | ||||
| 電磁鐵容量(VA) | 吸合 | 90 | |||
| 釋放 | 9 | ||||
| FJ-B18RM | FJ-B25RM | FJ-B32RM | |||
| 接線能力 | |||||
| 主回路 | |||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～6 | ||
| 2根 | mm2 | 1～4 | |||
| 2根 | mm2 | 1.5～6 | |||
| 多股軟線（帶有套管）（直接連接） | 1根 | mm2 | 0.75～4 | ||
| 2根 | mm2 | 1～4 | |||
| 端子螺釘尺寸 | M4 | ||||
| 緊固扭矩 | N·m | 1.2～1.5 | |||
| 控制回路、輔助回路 | |||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8～1 | |||
| FJ-B18RM | FJ-B25RM | FJ-B32RM | |||
| 可選用附件 | |||||
| 輔助觸頭單元(頂面安裝、雙觸頭) | 頂裝 | SZ-A40 | 觸頭布置：4NO | 最大安裝數：1 | |
| SZ-A31 | 觸頭布置：3NO1NC | 最大安裝數：1 | |||
| SZ-A22 | 觸頭布置：2NO2NC | 最大安裝數：1 | |||
| SZ-A20 | 觸頭布置：2NO | 最大安裝數：1 | |||
| SZ-A11 | 觸頭布置：1NO1NC | 最大安裝數：1 | |||
| SZ-A02 | 觸頭布置：2NC | 最大安裝數：1 | |||
